Un écran qui reste noir au moment de la marche arrière, une image floue ou décalée, un losange suspect sur le hayon : la caméra de recul suscite autant de questions pratiques que techniques chez les propriétaires de Renault. Comprendre ce que voit réellement la voiture, comment cette image remonte jusqu’à l’écran multimédia, et quels réflexes adopter en cas de panne permet d’utiliser cet équipement sereinement, sans dépendre uniquement de la notice constructeur.
- La caméra s’active automatiquement au passage de la marche arrière et reste affichée environ 5 secondes après avoir changé de rapport.
- Sur Clio 5, Captur et Mégane 4, elle se loge souvent au niveau du hayon, de la poignée de coffre ou du logo Renault.
- Les lignes de guidage colorées (rouge, jaune, vert) donnent des repères de distance approximatifs, à interpréter avec prudence selon le relief.
- Un écran noir ou une image figée peut venir d’une saleté, d’un fusible, du faisceau ou du calculateur: un diagnostic progressif évite les mauvaises surprises.
- Le prix d’une installation ou d’un remplacement varie fortement selon la pièce, le câblage et le calibrage nécessaire après intervention.
Table des matières
Le rôle de la caméra de recul sur une Renault
La caméra de recul n’est pas un gadget : elle complète les radars de recul pour faciliter les manœuvres de stationnement et réduire les angles morts à l’arrière du véhicule. Sur une Clio 5, un Captur ou une Mégane 4, elle s’intègre au système d’aide au stationnement et affiche en temps réel l’environnement arrière sur l’écran multimédia, qu’il s’agisse d’un système R-Link ou de la nouvelle interface Easy Link.
Concrètement, dès que le conducteur enclenche la marche arrière, l’image apparaît automatiquement, sans manipulation supplémentaire. Elle reste visible quelques secondes après être repassé sur un autre rapport, le temps de finaliser la manœuvre sans brusquerie. Cette temporisation, d’environ 5 secondes, évite de perdre l’affichage trop tôt lors d’allers-retours au volant.
Une aide, pas un substitut à la vigilance
Il faut garder à l’esprit que cette fonction reste une aide à la conduite. Elle ne remplace ni les coups d’œil dans les rétroviseurs, ni la responsabilité du conducteur. Certains obstacles sont mal détectés visuellement : un enfant qui court, un animal, une poussette ou un vélo en mouvement peuvent échapper à une lecture rapide de l’écran. De même, les objets fins comme un piquet ou une pierre de taille moyenne sont parfois difficiles à repérer.
Cette prudence s’impose d’autant plus que l’image est inversée, comme dans un rétroviseur classique, ce qui demande un temps d’adaptation pour les nouveaux conducteurs de modèles équipés.
Reste à savoir où se situe concrètement cette caméra sur la carrosserie, un point essentiel pour l’entretien comme pour le diagnostic en cas de panne.

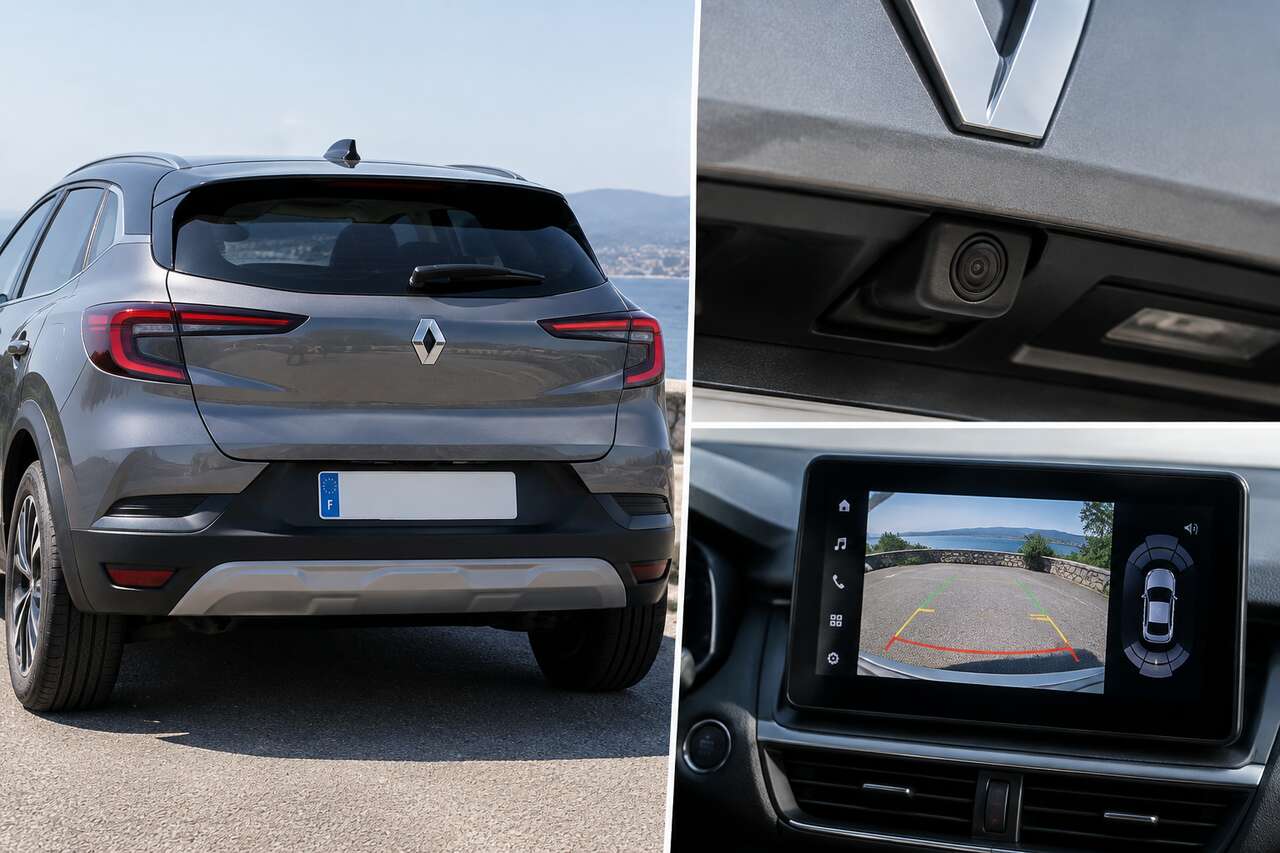

Où se trouve la caméra de recul selon les modèles Renault
L’emplacement de la caméra de recul varie selon les générations et les modèles, mais certaines zones reviennent systématiquement sur les Renault récentes.
Les zones d’implantation les plus courantes
- Au niveau du hayon arrière, souvent intégrée dans la baguette de coffre ou juste au-dessus de la plaque d’immatriculation.
- Près de la poignée de coffre, un emplacement fréquent sur Clio 5 et Captur.
- Au centre du logo Renault, le fameux losange, une solution adoptée sur plusieurs modèles récents pour simplifier le montage et le démontage.
Cette dernière configuration, où la caméra se loge directement derrière l’emblème, facilite grandement les interventions en atelier : un technicien peut accéder au module sans démonter toute la garniture du hayon. Mais cette simplicité de montage a aussi des revers, notamment en matière de vulnérabilité au vol, un sujet qui dépasse le cadre strictement technique traité ici.
Pourquoi connaître cet emplacement est utile au quotidien
Savoir où se trouve précisément la caméra permet d’effectuer un nettoyage ciblé, d’éviter de l’endommager lors d’un lavage haute pression ou d’un choc léger au stationnement, et de diagnostiquer plus vite une panne d’affichage. Un coup d’œil régulier à cette zone, surtout après un parcours boueux ou enneigé, évite bien des désagréments.
Une fois cette localisation posée, il devient plus simple de comprendre comment l’image captée à cet endroit précis chemine jusqu’à l’écran du tableau de bord.

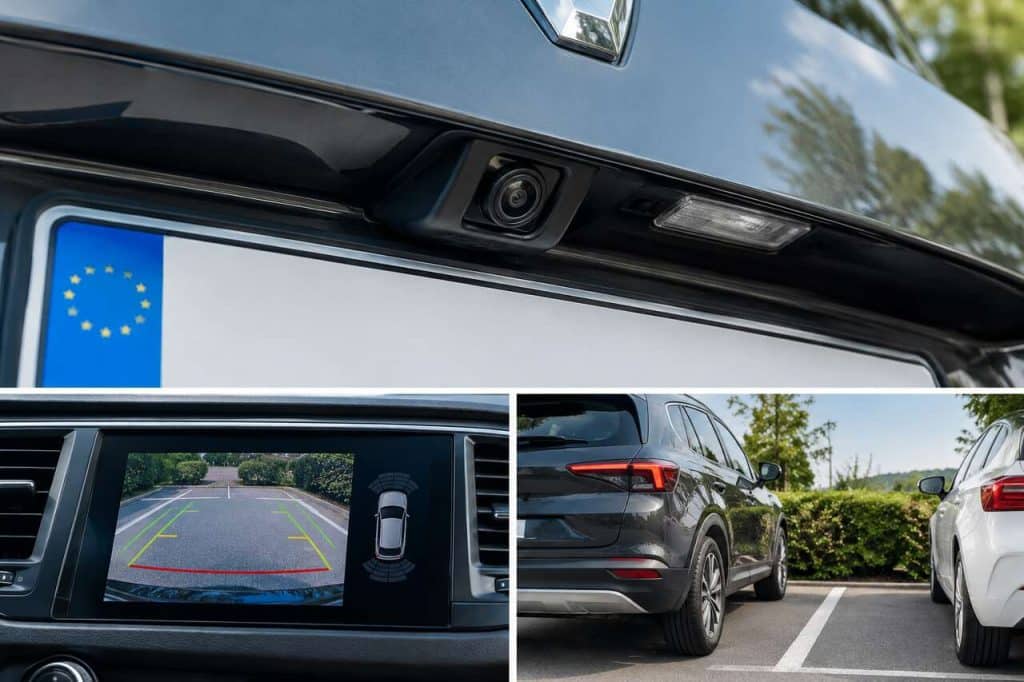

Comment fonctionne la caméra de recul Renault, de l’objectif à l’écran
Le fonctionnement de la caméra de recul repose sur une chaîne technique simple en apparence, mais qui mobilise plusieurs composants électroniques coordonnés.
L’activation au passage de la marche arrière
Tout commence par un signal électrique : dès que le levier de boîte de vitesses passe en position marche arrière, un contact informe le calculateur du véhicule qu’il faut activer la caméra. Ce basculement est quasi instantané, sans latence perceptible pour le conducteur.
La transmission du signal via le faisceau
L’image captée par l’objectif transite ensuite par un faisceau dédié, une connectique spécifique qui relie la caméra au calculateur central, puis au système multimédia. Cette liaison filaire traverse généralement la carrosserie, du hayon jusqu’au tableau de bord, en passant par des points de connexion qui peuvent, avec le temps, s’oxyder ou se desserrer.
Le traitement et l’affichage sur l’écran multimédia
Une fois le signal reçu, le système R-Link ou Easy Link traite l’image et l’affiche sur l’écran central. À ce stade, le logiciel superpose des éléments graphiques utiles : lignes de guidage, repères de distance, voire une vue élargie selon les versions. L’utilisateur peut, depuis le menu de l’écran multimédia, ajuster certains réglages d’image comme la luminosité ou le contraste, une procédure généralement détaillée dans la notice spécifique au système multimédia embarqué.
Cette architecture explique pourquoi une panne peut survenir à plusieurs niveaux : objectif encrassé, faisceau endommagé, calculateur défaillant ou simple bug logiciel de l’écran. Mais avant d’aborder ces pannes, il est utile de bien comprendre ce que ces fameuses lignes de guidage signifient réellement à l’écran.
Lignes de guidage, angles et alertes: ce que l’écran vous montre vraiment
L’affichage de la caméra de recul ne se limite pas à une simple image vidéo. Il intègre des repères visuels pensés pour faciliter l’estimation des distances, mais leur interprétation demande un minimum de méthode.
Les deux types de gabarits affichés
Le système Renault combine généralement deux types de représentations :
- un gabarit mobile, représenté en bleu, qui suit la trajectoire prévue du véhicule en fonction de la position du volant ;
- un gabarit fixe, affichant des repères de distance colorés, indépendants de la direction prise par les roues.
Le code couleur des distances
Ce gabarit fixe fonctionne selon un code couleur assez intuitif une fois assimilé :
| Repère | Couleur | Distance indicative |
|---|---|---|
| A | Rouge | Environ 30 cm derrière le véhicule |
| B | Jaune | Environ 70 cm derrière le véhicule |
| C | Vert | Environ 150 cm derrière le véhicule |
Lorsque la zone rouge est atteinte, il est conseillé de s’appuyer sur la représentation du bouclier à l’écran pour arrêter le véhicule avec précision, plutôt que de se fier uniquement à l’estimation visuelle globale.
Les limites à connaître pour éviter les erreurs
Ces gabarits reposent sur l’hypothèse d’un sol parfaitement plat. Dans la réalité, plusieurs situations faussent la lecture :
- en pente montante, les repères indiquent des distances plus proches qu’en réalité, les objets étant en fait plus éloignés ;
- en pente descendante, c’est l’inverse : les repères paraissent plus éloignés alors que les objets sont plus proches ;
- près d’un objet saillant, la distance peut sembler plus grande à l’écran, car les gabarits ne tiennent pas compte de la hauteur ou de la proéminence de l’obstacle, avec un risque réel de heurt.
Autre point de vigilance : les objets situés en bordure de l’écran peuvent apparaître déformés, un effet classique lié à l’angle large de l’objectif. Une luminosité trop forte, par exemple de la neige ou un véhicule exposé en plein soleil, peut également perturber la lisibilité de l’image. Enfin, si une information de distance se superpose à un objet vertical ou posé au sol, mieux vaut l’ignorer : elle n’est fiable que sur une surface plane et dégagée.
Ces nuances techniques expliquent en partie pourquoi certains conducteurs pensent à tort que leur caméra « ne fonctionne plus » alors qu’il s’agit simplement d’une mauvaise lecture des repères. Mais au-delà de ces cas d’interprétation, de vraies pannes existent, et méritent un diagnostic méthodique.
Pourquoi la caméra de recul Renault ne marche plus: pannes fréquentes et vérifications
Un dysfonctionnement de la caméra de recul suit rarement une seule cause. Plusieurs pistes doivent être explorées dans l’ordre, des plus simples aux plus techniques.
Les causes mécaniques et environnementales
La première vérification, souvent négligée, concerne la propreté de l’objectif. Saletés, boue, neige ou simple buée peuvent occulter la vue et provoquer une image floue, voire inexploitable. Un nettoyage délicat avec un chiffon doux suffit généralement à résoudre ce type de souci, sans recourir à des produits agressifs.
Autre cause fréquente : un hayon mal fermé ou resté entrouvert. Dans ce cas, l’affichage caméra peut tout simplement disparaître, et un témoin au tableau de bord ou un message du type « coffre ouvert » apparaît pour signaler l’anomalie.
Les causes électriques et électroniques
Si le nettoyage et la vérification du hayon ne résolvent rien, le problème vient probablement d’un composant électrique :
- un fusible grillé dans le circuit dédié à la caméra ou au système multimédia ;
- un défaut de faisceau ou de connectique, notamment au niveau des points de passage dans le hayon, zone soumise à des flexions répétées à chaque ouverture ;
- une caméra réellement défaillante en interne, nécessitant un remplacement ;
- un bug ou une panne du système multimédia lui-même, R-Link ou Easy Link selon les générations.
En cas d’anomalie détectée au passage de la marche arrière, un écran noir temporaire peut apparaître automatiquement. Il traduit souvent un défaut de netteté, une image figée ou un ralentissement de la transmission du signal entre la caméra et l’écran. Si cet écran noir persiste au-delà de quelques tentatives, il est recommandé de consulter un représentant de la marque pour un diagnostic approfondi au calculateur.
Le calibrage, une étape souvent oubliée
Après un remplacement de caméra, qu’il soit consécutif à une panne ou à un vol, une étape de calibrage s’avère généralement nécessaire. Ce réglage recalibre les lignes de guidage et les gabarits affichés pour qu’ils correspondent précisément à la géométrie du véhicule. Un oubli de cette étape peut fausser durablement les repères de distance, rendant l’aide au stationnement peu fiable malgré une caméra neuve et fonctionnelle.
Ce point technique a un impact direct sur le budget à prévoir, notamment pour les propriétaires de Clio 5 confrontés à un remplacement complet.
Prix d’une installation ou d’un remplacement chez Renault, focus Clio 5
Le coût d’une intervention sur la caméra de recul varie fortement selon plusieurs facteurs techniques et commerciaux.
Les éléments qui influencent le tarif
- le prix de la pièce d’origine, généralement plus élevé en concession que sur le marché des pièces détachées génériques ;
- la nécessité ou non de remplacer le faisceau ou la connectique associée ;
- le temps de main-d’œuvre, qui dépend de l’accessibilité de la caméra selon son emplacement sur le hayon ou le logo ;
- l’étape de codage ou de calibrage après remplacement, indispensable pour garantir un affichage correct des lignes de guidage.
Le cas spécifique de la Clio 5
Sur une Clio 5, la caméra se loge souvent à proximité de la poignée de coffre ou intégrée au logo Renault selon la finition et l’année de production. Un remplacement complet, incluant la pièce, la main-d’œuvre et le calibrage final, représente généralement un investissement non négligeable, nettement supérieur à une simple réparation de faisceau. Les pièces d’origine, plus difficiles à trouver en circuit de pièces détachées et plus onéreuses en concession, expliquent en partie pourquoi certains propriétaires se tournent vers des réseaux alternatifs ou des garages spécialisés pour réduire la facture, au risque parfois de compromettre la compatibilité avec le calculateur d’origine.
-
Tomoia Caméra de recul HD 1080P 4.3" écran Tableau de Bord | Moniteur Kit système de stationnement pour Voiture Camping Camion Caravane étanche Vision Nocturne T1Plug and Play : la caméra de recul et le moniteur sont connectés directement via un câble à 4 broches avec un connecteur de cordon d'alimentation. Alimentez les feux de recul pour une utilisation lorsque le véhicule est en marche arrière ou peut être alimenté en se connectant directement à une boîte à fusibles source 12 V ou à un allume-cigare point d'alimentation interrupteur d'allumage pour une utilisation continue. Étanchéité IP69 haute performance. Pas besoin de vous soucier de l'eau à l'intérieur de la caméra. Caméra de recul arrière de voiture HD couleur avec angle de vision de 149 degrés et 6 lumières LED blanches offrent une couleur cristalline à la fois la nuit et le jour. Réglage à faire soi-même : vous pouvez régler la largeur de la ligne de stationnement, déplacer la gauche droite haut bas pour l'adapter à l'état réel. Vous pouvez également l'éteindre si vous ne le voulez pas. L'image peut être née entre le miroir (vue arrière) et la vue frontale. Vous pouvez utiliser la caméra comme caméra de recul ou caméra frontale en option. Kit de caméra de recul avec écran LCD HD de 4,3 équipé d'un support magnétique, vous pouvez le faire pivoter à 360 degrés, peut être monté sur le tableau de bord ou le pare-brise. Bon : instructions d'installation incluses. Le kit de caméra de recul a une de 2 ans et un support technique à vie. Veuillez nous er si vous avez sur le produit. -
Camera de Recul Voiture 1080P Ultra HD Auto Camera Recul 170° Grand Angle | Universelle Caméra Arrière Voiture IP68 Étanchéité Nocturne Facile RCA pour SUV Camion Camping Car Remorque Van PickupVision Large à 170° : Cette caméra de recul voiture offre un champ de vision étendu à 170° pour mieux surveiller la zone située derrière le véhicule. La caméra arrière voiture facilite les manœuvres, le stationnement et les marches arrière, tout en réduisant les angles morts. Convient aux SUV, camions, vans, remorques et camping-cars Image HD 1080P : Grâce à sa résolution 1080P, cette caméra de recul 1080p fournit une image claire et détaillée de l'environnement arrière. L'auto camera recul permet de mieux distinguer les obstacles pendant les manœuvres. Elle constitue une caméra de recul assistance pratique pour améliorer la visibilité lors des déplacements en marche arrière Conception Étanche IP68 : Dotée d'une protection IP68, cette caméra recul voiture est conçue pour résister à l'humidité, aux projections d'eau et aux conditions extérieures. La camera de recul 1080p convient ainsi à une utilisation quotidienne sur différents véhicules, même lorsque les conditions météorologiques sont moins favorables Vision Nocturne Pratique : La fonction de vision nocturne permet à cette caméra de recul voiture de conserver une bonne visibilité dans des conditions de faible luminosité. Elle accompagne les conducteurs lors des manœuvres de nuit, dans les parkings ou les espaces peu éclairés, et complète efficacement le système de caméra de recul assistance du véhicule Installation RCA Universelle : Cette caméra arrière voiture adopte une connexion RCA et peut être utilisée avec un écran ou un moniteur compatible. Sa conception universelle convient à de nombreux véhicules tels que SUV, camion, camping-car, remorque, van et pickup. Une solution simple pour ajouter une camera recul au système vidéo existant -
Caméra recul Voiture AHD 1080P, Camera de recul Voiture 12V-24VVision Nocturne Avancée: Profitez d’une visibilité claire et nette même dans l'obscurité totale grâce à la fonction de vision nocturne de cette caméra de recul AHD 1080P. Vous pourrez garer votre véhicule en toute sécurité la nuit sans aucune difficulté, pour une conduite sereine à toute heure Angle de Vision Large 170°: Cette caméra de recul offre un angle de vue ultra-large de 170°, vous permettant de visualiser un maximum de zone derrière votre véhicule. Parfait pour éviter les obstacles et garantir votre sécurité lors des manœuvres, que ce soit en ville ou sur un parking Installation Simple et Câble Long: Livrée avec un câble de 6 mètres, cette caméra est facile à installer sur votre voiture, SUV, camion ou même votre camping-car. Le long câble vous permet une flexibilité d'installation, peu importe la taille de votre véhicule, pour une utilisation optimale Résistance aux Intempéries IP68: Conçue pour résister aux conditions météorologiques les plus extrêmes, cette caméra de recul bénéficie d’une étanchéité IP68. Qu'il pleuve ou qu'il fasse très chaud, elle fonctionnera parfaitement dans tous les environnements extérieurs sans perte de performance Compatibilité Universelle RCA: La caméra est équipée d’une sortie RCA, ce qui la rend compatible avec la plupart des écrans et systèmes de navigation de véhicules. Connectez-la facilement à votre tableau de bord pour bénéficier d'une vue arrière claire et en temps réel lors de vos déplacements
Dans tous les cas, demander un devis détaillé avant intervention reste la meilleure façon d’éviter les mauvaises surprises, en distinguant clairement le coût de la pièce, celui de la pose et celui du calibrage.
Une fois l’installation réalisée, encore faut-il adopter les bons réflexes pour préserver la fiabilité de l’image dans la durée.

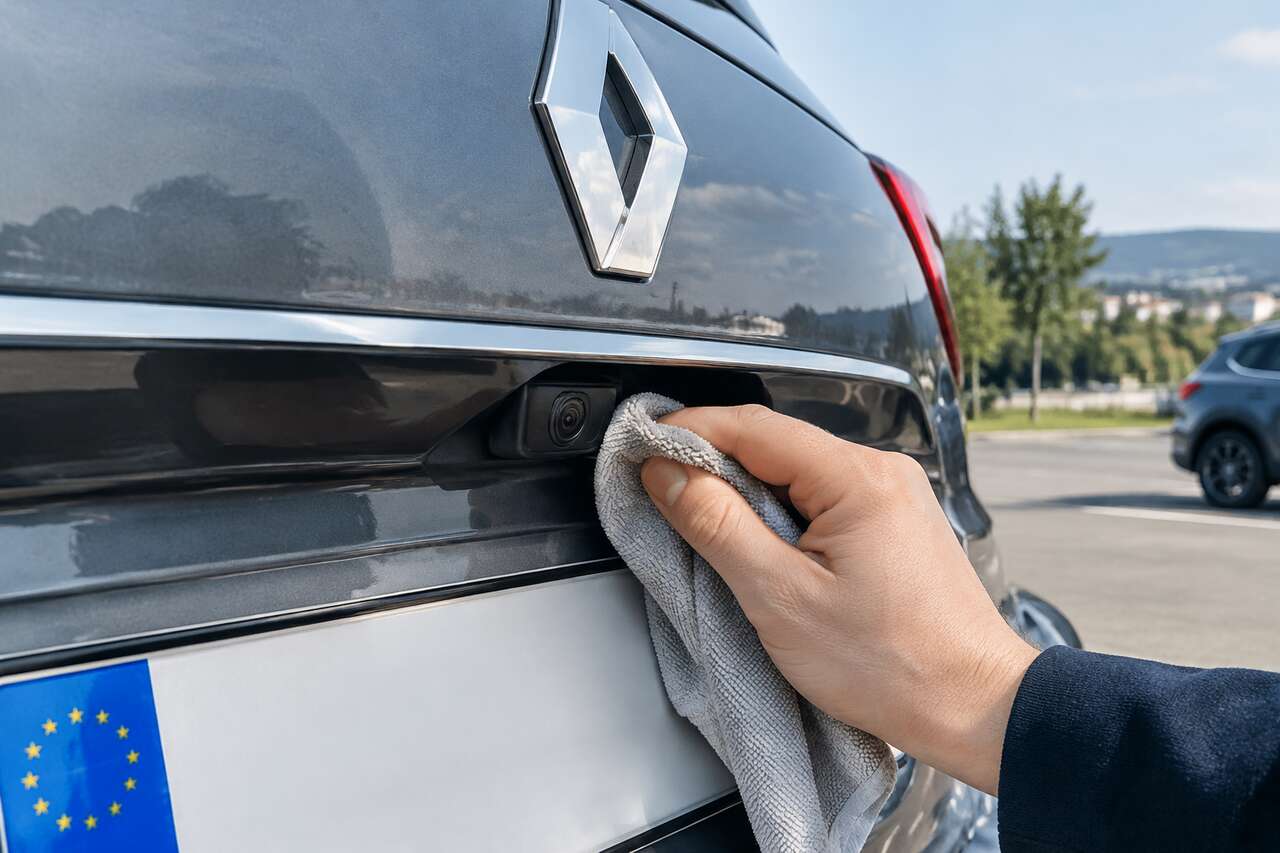

Bonnes pratiques d’usage et d’entretien pour une image fiable
Quelques gestes simples suffisent à prolonger la durée de vie de la caméra et à garantir une image exploitable au quotidien.
Un entretien régulier et adapté
Nettoyer l’objectif avec un chiffon doux, légèrement humide, évite les rayures qui dégraderaient la netteté de l’image. Les produits agressifs ou abrasifs sont à proscrire, car ils peuvent endommager le revêtement protecteur de la lentille. En hiver, un contrôle systématique avant de reculer permet de détecter rapidement une accumulation de neige ou de givre sur l’objectif.
Gérer la buée et les conditions de luminosité
La buée reste un phénomène fréquent, notamment lors des changements brusques de température. Un temps d’attente de quelques secondes après le démarrage du moteur suffit souvent à dissiper cette condensation. Côté luminosité, mieux vaut rester prudent lors d’une exposition directe au soleil ou sur sol enneigé, deux situations qui peuvent éblouir le capteur et réduire la lisibilité des lignes de guidage.
Vérifier la qualité d’image depuis le menu multimédia
Le système R-Link ou Easy Link permet d’ajuster certains paramètres d’affichage, comme la luminosité ou le contraste, directement depuis l’écran. Un réglage adapté améliore sensiblement la lisibilité, en particulier de nuit ou par faible luminosité. Il est également possible d’activer ou de désactiver la fonction caméra selon les besoins, une manipulation détaillée dans la notice du système multimédia propre à chaque véhicule.
Enfin, garder à l’esprit les limites physiques du système, pentes, objets saillants, obstacles fins ou mobiles, reste le meilleur moyen de transformer cet équipement en véritable allié de sécurité, sans jamais relâcher sa propre vigilance au volant.
FAQ
Où est la caméra de recul sur une Renault ?
Elle se situe le plus souvent au niveau du hayon arrière, près de la poignée de coffre ou intégrée directement au centre du logo Renault selon les modèles et les générations.
Quel est le prix d’une installation de caméra de recul pour une Clio 5 chez Renault ?
Le tarif dépend du prix de la pièce, du besoin de remplacer le faisceau et de l’étape de calibrage après pose, ce qui fait varier sensiblement le montant final selon la concession et la configuration du véhicule.
Comment se servir de la caméra de recul Renault ?
Elle s’active automatiquement au passage de la marche arrière et affiche l’environnement arrière sur l’écran multimédia, avec des lignes de guidage colorées indiquant des repères de distance approximatifs à interpréter selon le relief.
Pourquoi ma caméra de recul Renault ne marche plus ?
Les causes les plus fréquentes incluent un objectif sali ou couvert de buée, un hayon mal fermé, un fusible défectueux, un défaut de faisceau ou une panne du système multimédia nécessitant un diagnostic en atelier.
Maîtriser le fonctionnement de la caméra de recul, de son emplacement à ses limites d’affichage, transforme une simple aide visuelle en véritable outil de conduite fiable, à condition de rester attentif aux signaux d’alerte et d’entretenir régulièrement cet équipement.
